Мотор-редукторы одноступенчатые

Сроки поставки редукторов не превышают 7-10 дней
Сортировать по:
Показывать по:
Отображать:

УСЛОВИЯ ПРИМЕНЕНИЯ

Мотор-редукторы червячные одноступенчатые универсальные предназначены для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин и механизмов.

нагрузка постоянная и переменная, одного направления и реверсивная;

работа с периодическими остановками и длительная до 24 часов в сутки;

вращение валов в любую сторону;

частота вращения входного вала не более 1500 об/мин;

внешняя среда не агрессивная, не взрывоопасная;

атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3

ПРИМЕР ЗАПИСИ УСЛОВНОГО ОБОЗНАЧЕНИЯ

1. Порядковый номер разработки конструкции.
2. Червячный одноступенчатый мотор-редуктор
3. Межосевое расстояние, мм.
4. Передаточное отношение.
5. Вариант сборки по ГОСТ 20373, а при варианте сборки 56 со шпон. пазом - 56 Шп
6. Вариант крепления редуктора, а при варианте крепления опорным фланцем 3Ф,4Ф
7. Вариант расположения червячной пары.
8. Вариант исполнения конца быстроходного вала (где: К - конический с внутренней резьбой, К1 - конический с наружной резьбой по ГОСТ 12081, Ц - цилиндрический по ГОСТ 12080).
9. Вариант исполнения конца тихоходного вала (где: К - конический с внутренней резьбой, К1 - конический с наружной резьбой по ГОСТ 12081, Ц - цилиндрический по ГОСТ 12080).
10. Категория точности передачи редуктора.
11. Климатическое исполнение и категория размещения редуктора по ГОСТ 15150

В - исполнение с вентилятором для редукторов 5МЧ-80, 5МЧ-125, 5МЧ-125А.

Внимание! Индекс "С" в обозначении концов валов, фланцев, полых валов обозначает спец. исполнение по заказу потребителя

ВАРИАНТЫ СБОРКИ

(рассматривать при расположении червячной пары - червяк под колесом)


ВАРИАНТЫ КРЕПЛЕНИЯ

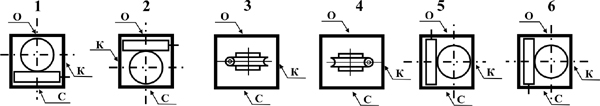

ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В ПРОСТРАНСТВЕ

о - отдушина, с - сливная пробка, к - контрольная пробка
