Редукторы червячные двухступенчатые

Сроки поставки редукторов не превышают 7-10 дней
Сортировать по:
Показывать по:
Отображать:

УСЛОВИЯ ПРИМЕНЕНИЯ

Редукторы червячные двухступенчатые универсальные предназначены для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин и механизмов.

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • частота вращения входного вала не более 1500 об/мин;
  • внешняя среда не агрессивная, не взрывоопасная;
  • атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3

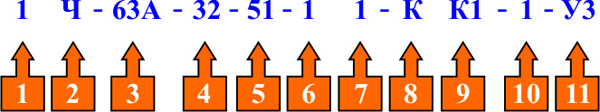

ПРИМЕР ЗАПИСИ УСЛОВНОГО ОБОЗНАЧЕНИЯ

1. Порядковый номер разработки конструкции.
2. Редуктор червячный
3. Двухступенчатый
4. Межосевое расстояние тихоходной/быстроходной ступени, мм.
5. Передаточное отношение.
6. Вариант сборки тихоходной 2-ой ступени по ГОСТ 20373, а при варианте сборки 56 со шпон. пазом - 56 Шп
7. Вариант крепления редуктора, а при варианте крепления опорным фланцем 3Ф,4Ф
8. Вариант расположения червячной пары тихоходной 2-ой ступени
9. Вариант расположения червячной пары быстроходной 1-ой ступени
10. Вариант исполнения конца тихоходного вала (где: К - конический с внутренней резьбой, К1 - конический с наружной резьбой по ГОСТ 12081, Ц - цилиндрический по ГОСТ 12080).
11. Категория точности передачи редуктора.
12. Номинальное напряжение сети переменного тока
13. Климатическое исполнение и категория размещения редуктора по ГОСТ 15150

В - исполнение с вентилятором для редукторов 5МЧ2-125/80, 1МЧ2-160/80 (по спец. заказу)
Внимание! Индекс "С" в обозначении концов валов, фланцев, полых валов обозначает спец. исполнение по заказу потребителя

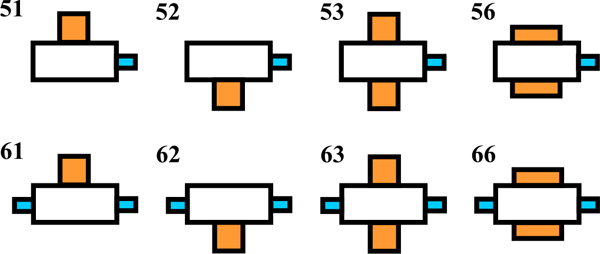

ВАРИАНТЫ СБОРКИ

(рассматривать при расположении червячной пары тихоходной ступени - червяк под колесом)

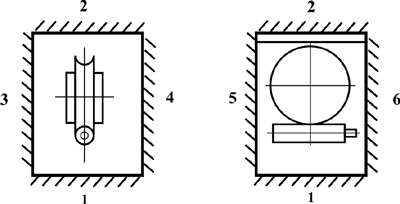

ВАРИАНТЫ КРЕПЛЕНИЯ


ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ 2 СТУПЕНИ

(тихоходной)



о - отдушина, с - сливная пробка, к - контрольная пробка

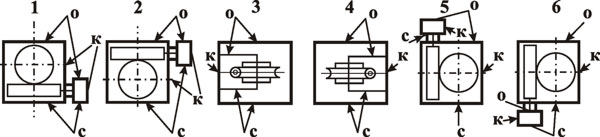

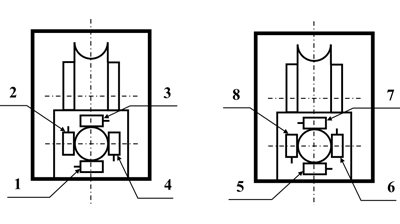

ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ СТУПЕНИ

(быстроходной)
