Мотор-редуктор червячный одноступенчатый 2МЧ-80

Оставить заявку
  • Характеристики
  • Варианты сборки
  • Комплектующие
  • Объем заливаемого масла

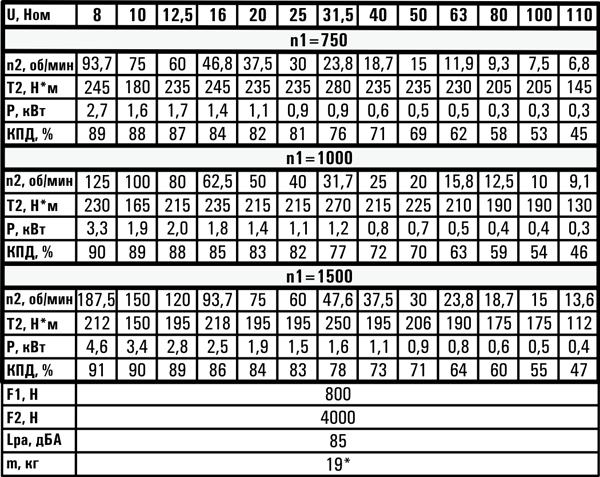

технические характеристики даны при Кэ=1

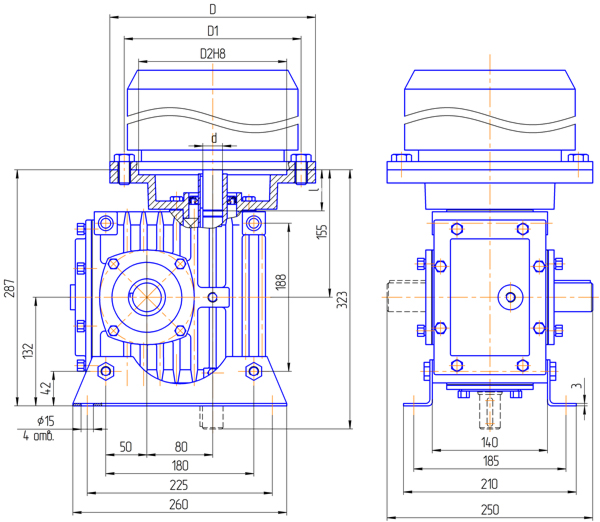

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1,
вариант расположения червячной пары 1

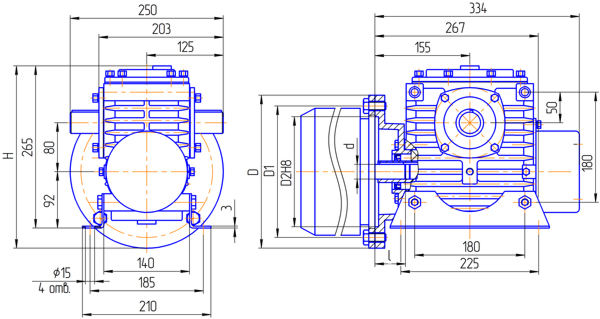

Вариант сборки 53(51,52,56), вариант крепления 1,
вариант расположения червячной пары 1, исполнение с вентилятором

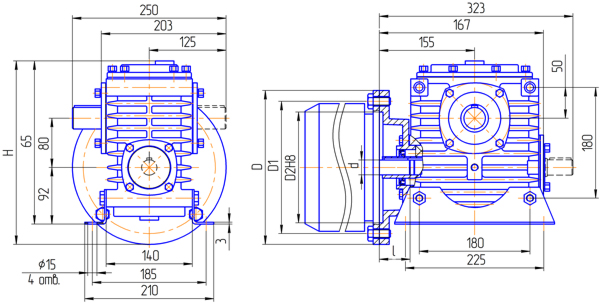

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 5(6),
вариант расположения червячной пары 5(6)

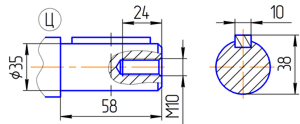

Вариант исполнения конца тихоходного вала

К,Ц - бозначения при заказе

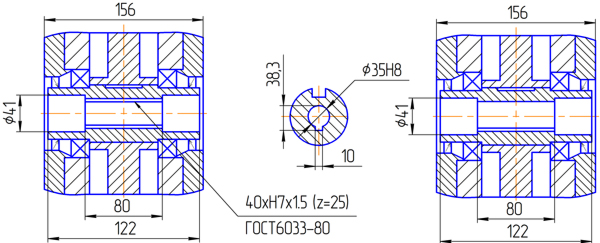

Вариант сборки 56

Обозначение подшипников редуктора 2МЧ-80

Место установки подшипника Применяемый подшипник ГОСТ Количество
Вал быстроходный 27306 ТУ37.006.162-89 2
Вал тихоходный 308 8338-75 2
Вал полый 7210 ТУ37.006.162-89 2

Обозначение манжет редуктора 2МЧ-80

Место установки манжеты Вариант сборки Применяемые манжеты Количество
Вал быстроходный 51,52,53,56 1.1-25х42-3 2
Вал тихоходный 51,52
53
1.1-38х58-3 2
4
Вал полый 56 1.1-50х70-3 4

Объём масла заливаемого в редуктор 2Ч-80 (Лукойл ТМ-5)

Обозначение редуктора Вариант расположения червячной пары в пространстве
1 2 3 4 5 6
2Ч-80, 2МЧ-80 0,8 0,6 1,0 1,0 1,05 1,05
