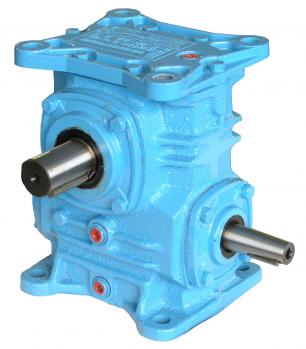

Редуктор червячный одноступенчатый 5Ч-80

Оставить заявку
  • Характеристики
  • Варианты сборки
  • Комплектующие
  • Объем заливаемого масла
Передаточное число, ном.
8
10
12,5
16
20
25
31,5
40
50
63
80
100
110
Частота вращения входного вала, об/мин
1500
Номинальный крутящий момент на выходном валу, Тном, Н*м
290
260
270
300
270
270
360
270
285
260
240
200
190
Подводимая расчетная мощность, кВт
6,0
4,3
3,6
3,3
2,4
2,0
2,2
1,4
1,2
1,0
0,7
0,63
0,57
КПД%
91
90
89
86
84
83
78
73
71
64
61
55
47
Допускаемая радиальная нагрузка, Н
Входной вал
500
176
163
Выходной вал
4200
3535
3446
Корректированный уровень звуковой мощности, дБА
85
Масса, кг не более
30

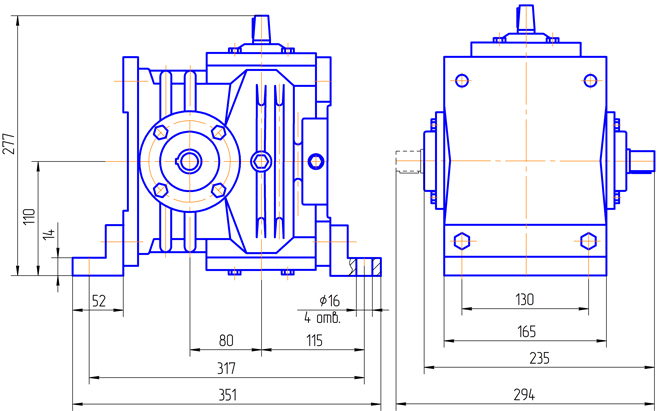

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

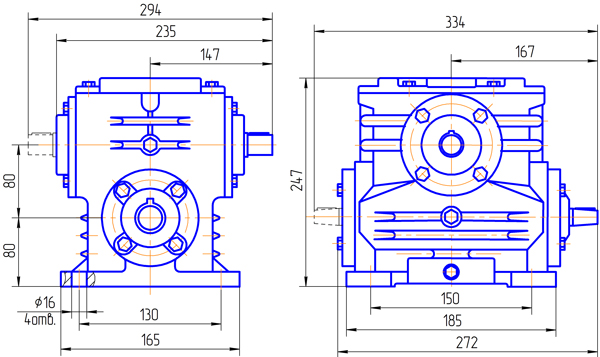

Вариант сборки 56(51,52,53,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

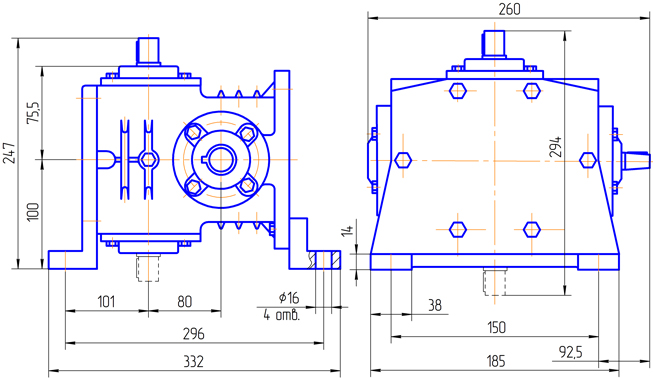

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3(4), вариант расположения червячной пары 4(3)

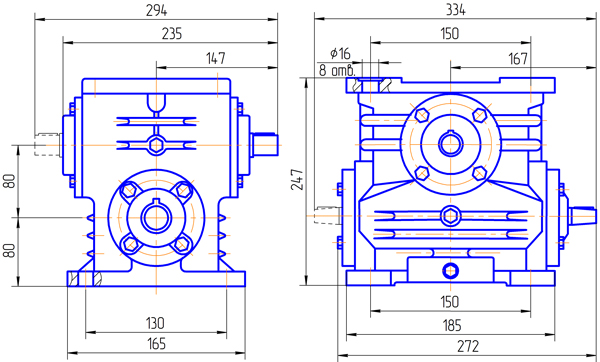

Вариант сборки 52(возможны все варианты сборок), вариант крепления 5, вариант расположения червячной пары 5

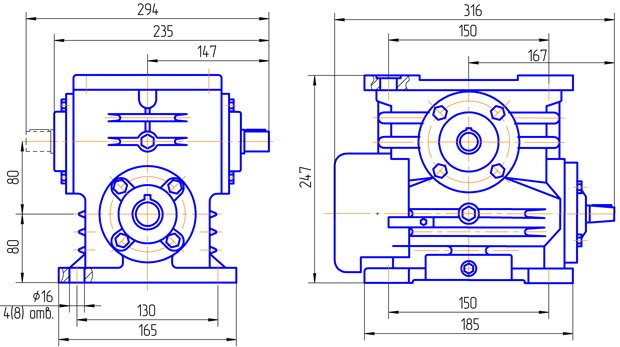

Вариант сборки 51(возможны все варианты сборок), вариант крепления 2(1), вариант расположения червячной пары 1, исполнение с вентилятором

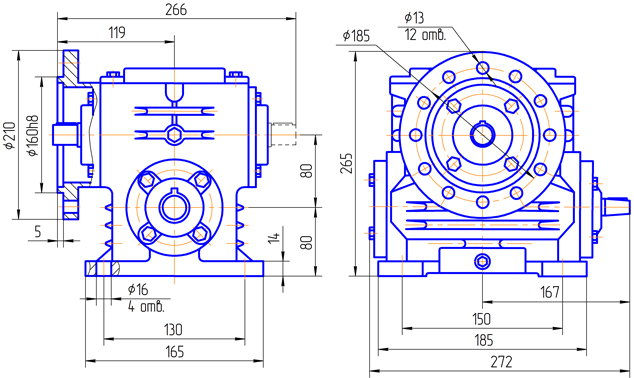

Вариант сборки 51(возможны все варианты сборок), вариант крепления 3Ф(4Ф), вариант расположения червячной пары 1, исполнение с опорным фланцем

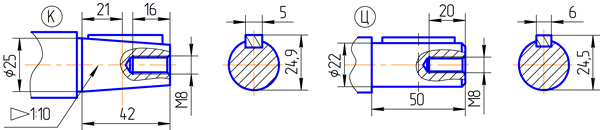

Вариант исполнения конца тихоходного вала

Вариант исполнения конца быстроходного вала
К,Ц — обозначения при заказе

Вариант сборки 56

(по согласованию с заказчиком слева)

Вариант сборки 56Шп

(по согласованию с заказчиком справа)

Обозначение подшипников редуктора 5Ч-80

Место установки подшипника Применяемый подшипник ГОСТ Количество
Вал быстроходный 27306 ТУ37.006.162-89 2
Вал тихоходный 308 8338-75 2
Вал полый 7210 ТУ37.006.162-89 2

Обозначение манжет редуктора 5Ч-80

Место установки манжеты Вариант сборки Применяемые манжеты Количество
Вал быстроходный 51,52,53,56 1.1-25х42-3 2
Вал тихоходный 51,52
53
1.1-38х58-3 2
4
Вал полый 56 1.1-50х70-3 4

Объём масла заливаемого в редуктор 5Ч-80 (Лукойл ТМ-5)

Обозначение редуктора Вариант расположения червячной пары в пространстве
1 2 3 4 5 6
5Ч-80, 5МЧ-80 0,8 0,6 1,0 1,0 1,05 1,05
